適用范圍：
制藥行業：藥板、口服液、安瓶、西林瓶、袋裝顆粒、貼膏、軟膏、氣霧劑等；
食品行業：雪糕、蛋卷、面包、袋裝咖啡、調料包、奶粉等；
日化行業：牙膏、香皂、化妝品、面膜、面霜、唇膏、蚊香等；
五金電器：軸承、燈泡、開關、插座、繼電器、充電器等；
汽配行業：火花塞、濾清器、活塞環、汽車燈泡、汽車電器等；
塑料行業：保鮮膜、塑料制品等；
文娛行業：筆、訂書機、印泥、撲克牌、拼圖、玩具、工藝品等；
生活用紙：紙面巾、衛生巾、護墊、化妝棉等；
主要性能結構特點：
1、采用自動送料、開盒、入盒、打批號、封盒、剔廢等的包裝形式，結構緊湊合理，操作調整簡單；
2、采用伺服/步進電機和觸摸屏、PLC可編程控制系統，人機界面顯示操作更清晰簡便，自動化程度高，更具人性化；
3、采用光電眼自動檢測跟蹤系統，空包不下盒，最大限度地節約了包裝材料；
4、包裝范圍大，調節方便，各種規格尺寸之間可實現快速轉換；
5、更換規格無需更換模具，只需調節即可實現；
6、采用物品進盒不到位自動停機和主傳動電機過載保護裝置，適用更安全可靠；
7、可根據客戶要求，采用上翻式安全防護罩，操作簡便，外形美觀。
8、可與鋁塑包裝機、枕式包裝機、三維包裝機、瓶裝線、灌裝機、貼標機、噴碼機、在線稱量儀、其它生產線等設備實現聯動生產；
9、可根據包裝物要求設計各種自動下料器和入盒系統；
10、可根據客戶要求選配熱熔膠機采用熱熔膠噴膠封盒和機械刷膠封盒。
主要性能技術參數：
|
序號 |
項目 |
參數 |
|
1. |
裝盒速度/產量 |
50-100盒/分鐘 |
|
2. |
機器外型尺寸 |
3300×1550×1560 |
3.
|

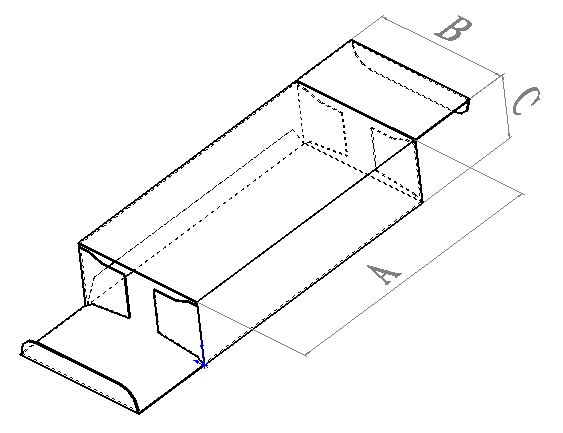

 紙盒尺寸范圍
|
最小50×20×9mm |
|
最大280×180×180mm |
|
4. |
紙盒材質要求 |
白卡250-350g/m2
灰卡300-400g/ m2 |
|
5. |
壓縮空氣壓力/耗氣量 |
≥0.6Mpa/≤0.3m3 分 |
|
6. |
電源/總功率 |
1.5KW |
|
7. |
主電機功率 |
1.5KW |
|
8. |
整機重量 |
約1000Kg |

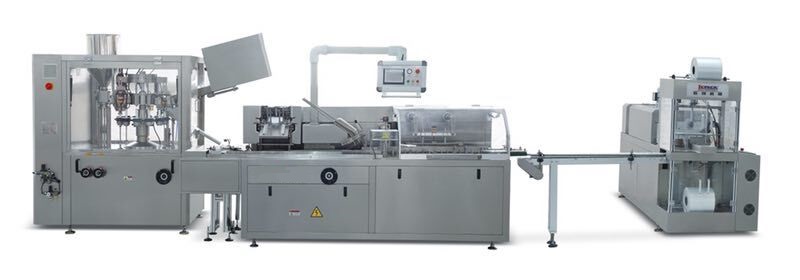

100A多功能自動裝盒生產線技術概述：
1.整機可按現行GMP標準車間的空間場地設計、制造。
2.整機各功能區分隔設計，采用進口光電眼跟蹤、檢測自動控制機械運行。
3、當產品自動裝入塑托后，可實現全自動入盒封盒。
4.全機械各工位動作有極高的電子自動同步性，使機械的運行更協調，更平衡，噪音低。
5.本裝盒機,操作簡單.PLC可編程控制,觸摸式人機界面.
6、本機的PLC自動化控制系統輸出接口，可以實現后段包裝設備的實時監控。
7.自動化程度高，控制范圍廣，控制精度高，控制反應靈敏，穩定性好。
8.零部件數量少，機器的結構簡單，維護保養方便。
9.本機低分貝設計（設備工作噪聲≤75分貝）。
10、本線最大生產速度100盒/分鐘，穩定生產速度為：30--100盒/分鐘
11、整線底腳采用螺紋腳盤，高度可調。

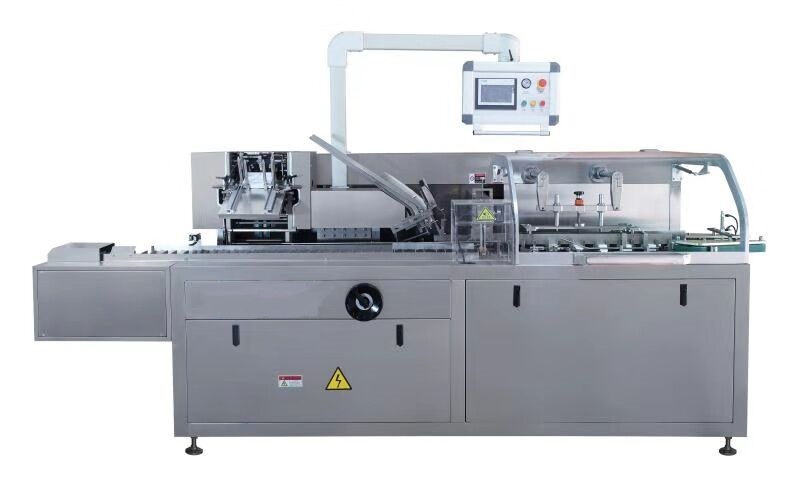

100A型多功能自動裝盒機
多功能裝盒機是我公司最新研制的產品，具有體積小,重量輕,應用范圍廣,生產效率高,可一機多用等優點。
本機能夠將各種規格的物品進行包裝,同時適用于食品包裝,化裝品包裝及相關行業的包裝.使用范圍廣泛,同時根據用戶的不同使用要求,適用于大批量單一品種的生產,同時又可以滿足用戶小批量多品種的生產,裝盒機出口可與各種類型的中盒薄膜包裝設備相匹配。
1.裝盒機運行為間歇式設計，PLC控制，結構簡潔，易維護。本機采用一系列復雜的傳動,模仿人的動作來自動完成下盒,開盒,及封盒等繁雜工序.
2.整機裝盒速度高。但包裝材料的運行速度低，從而使包裝材料對運行速度的敏感性減少，包裝材料適應性增強，機器的機械磨損小，其特點：高產量，低機械運行速度。
3.本機使用的真空是用ZL112真空發生器(SMC),自動真空取盒，大角度開盒。保證盒子的打開精度.
4、入盒系統為間歇式運作，裝有推裝過載保護功能，保護物品安全入盒。（保護人機安全）
5本機調整、維護更加方便。可選配多種關盒方式及其它裝置。更換不同尺寸的紙盒，無需更換模具，僅按盒子大小進行調節定位。
8.本機機架與機板有足夠的強度和剛度,機架內裝有本機的主驅動電機和離合制動器,機板上裝有各傳動系統,扭矩過載保護器可以在超負荷的情況下實現主驅動電機和各傳動部分脫開,以保護機器零件不受損壞.
9.安全性：
無產品：不下盒，整機自動停機及發出聲音報警。
有產品: 無紙盒，（或紙盒不成型）整機自動停機及發出聲音報警。
100A型多功能全自動裝盒機配置清單
|
名稱 |
型號 |
數量 |
制造廠家 |
|
人機界面 |
GT1050 |
1 |
臺灣臺達
|
|
可編程控制器 |
FX3G-40MT |
1 |
臺灣臺達 |
|
變頻器 |
FR-D720 |
1 |
臺灣臺達 |
|
繼電器 |
MY4N/ DC24V |
1 |
歐姆龍 |
|
接觸器 |
LC1-E1810 |
一套 |
施耐德 |
|
斷路器 |
C65N |
一套 |
施耐德 |
|
電磁閥 |
4V210-08 |
一套 |
亞德客 |
|
分度箱 |
0S83-4L-180 |
1 |
臺灣 |
|
電機 |
CH32/1.5KW |
1 |
臺灣 |
|
編碼器 |
E6B2-CWZ6C |
1 |
歐姆龍 |
|
光電 |
E3Z |
一套 |
歐姆龍 |
|
按鈕 |
ZB2 |
一套 |
施耐德 |
|
接近開關 |
Ni5-12-AN6x |
一套 |
德國（圖爾克） |
|
外罩不銹鋼 |
|
一套 |
|
